Standard nøkkelen Series B LH-FGG
Det karakteristiske trekk ved disse koblingsseriene er et nøkkelsystem som tillater høyere kontakttetthet og forhindrer alle feil i justeringen. De ulike nøkkelalternativene forhindrer uønsket krysskobling av ellers lignende koblinger. Det er også mulig å bruke krympekontakter for å redusere kabelmonteringstiden. Disse koblingsseriene inkluderer 0B til 5B-serien samt 00 multipol og 2G (forkortet versjon av 2B-serien), noen vakuumtette modeller er også tilgjengelige.
B-serien JH-FGG tilbyr en fleksibel, praktisk, slitesterk og pålitelig sirkulær flerpolet kontakt for applikasjoner som trenger rask og sikker Push-Pull-låsing.
Det selvlåsende systemet gjør at kontakten kan kobles sammen ved ganske enkelt å skyve pluggen aksialt inn i stikkontakten.
Når den er godt låst, kan ikke forbindelsen brytes ved å trekke i kabelen eller andre komponenter enn den ytre utløserhylsen.
Gjør det til et ideelt valg for halvlederproduksjons- og testprosesser, testing og måling, instrumentering, medisinsk utstyr, forskning og lyd/videoapplikasjoner.
HOVEDTREKKENE:
B-seriens kontakter gir følgende hovedfunksjoner:
– sikkerhet for Push-Pull selvlåsende system – flerpolet type 2 til 64 kontakter
– lodde-, krympe- eller utskriftskontakter (rett eller albue) – høy pakningstetthet for plassbesparelse
– 360 graders skjerming for full EMC-skjerming. – nøkkelsystem («G»-nøkkelstandard)
– flere nøkkelalternativer for å unngå kryssparring av lignende koblinger for koblingsjustering
Delseksjon som viser interne komponenter
| NEI. |
Fast stikkontakt |
Rett plugg |
| 1. |
ytre skall |
ytre skall |
|
2. |
jordingskrone |
låsehylse |
| 3. |
holderring |
hylsemutter |
|
4. |
sekskantmutter |
delt innsatsbærer |
| 5. |
låseskive |
isolering |
| 6. |
isolering |
mannlig kontakt |
| 7. |
kvinnelig kontakt |
spennhylse |
Tekniske egenskaper
Mekanisk og klimatisk
Egenskaper Verdi Standard
Endurance >5000 sykluser IEC 60512-5 test 9a
Fuktighet opptil 95 prosent ved 60 grader C
Temperaturområde - 55 grader C, pluss 250 grader C
Motstand mot vibrasjon 10-2000 Hz, 15 g IEC 60512-4 test 6d
Støtmotstand Støtmotstand IEC 60512-4-test 6c
Saltspraykorrosjonstest > 144t IEC 60512-6 test 11f
Beskyttelsesindeks (sammenkoblet) IP50 IEC 60529
Klimakategori 55/175/21 IEC 60068-1
Elektrisk
Egenskaper Verdi Standard
Skjerming at 10 MHz >75 dB IEC 60169-1-3
efficiency at 1 GHz >40 dB IEC 60169-1-3
De ulike testene er utført med JH-FGG og JH-EGG koblingspar, med forkrommet messing skall og PEEK isolator.

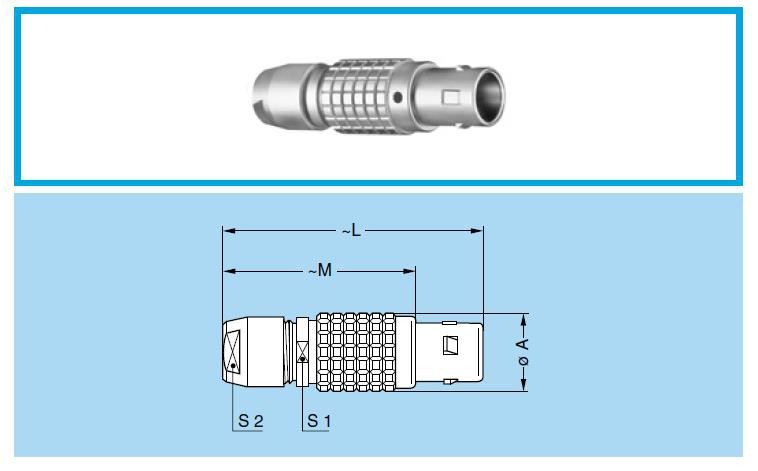

JH-FGG B-serien rett hannplugg
JH-FGG Rett plugg, nøkkel (G) eller nøkler (A...M og R),kabelhylse
| Henvisning | Mål (mm) | |||||
| Modell | Serie | A | L | M | S1 | S2 |
| LFGG | 00B | 6.4 | 28.5 | 20.5 | 5.5 | 5 |
| LFGG | 0B | 9.5 | 36 | 26 | 8 | 7 |
| LFGG | 1B | 12 | 43 | 32 | 10 | 9 |
| LFGG | 2B | 15 | 50 | 38 | 13 | 12 |
| LFGG | 3B | 18 | 58 | 43 |
15 |
14 |
JH-FGG Rett plugg, nøkkel (G) eller nøkler (A...M), kabelhylse ogmutter for montering av bøyeavlastning
| Henvisning | Mål (mm) | |||||
| Modell | Serie | A | L | M | S1 | S2 |
| LFGG | 00B | 6.4 | 28.5 | 20.5 | 5.5 | 5 |
| LFGG | 0B | 9.5 | 36 | 26 | 8 | 7 |
| LFGG | 1B | 12 | 43 | 32 | 10 | 9 |
| LFGG | 2B | 15 | 50 | 38 | 13 | 12 |
| LFGG | 3B | 18 | 58 | 43 |
15 |
14 |
Detaljer

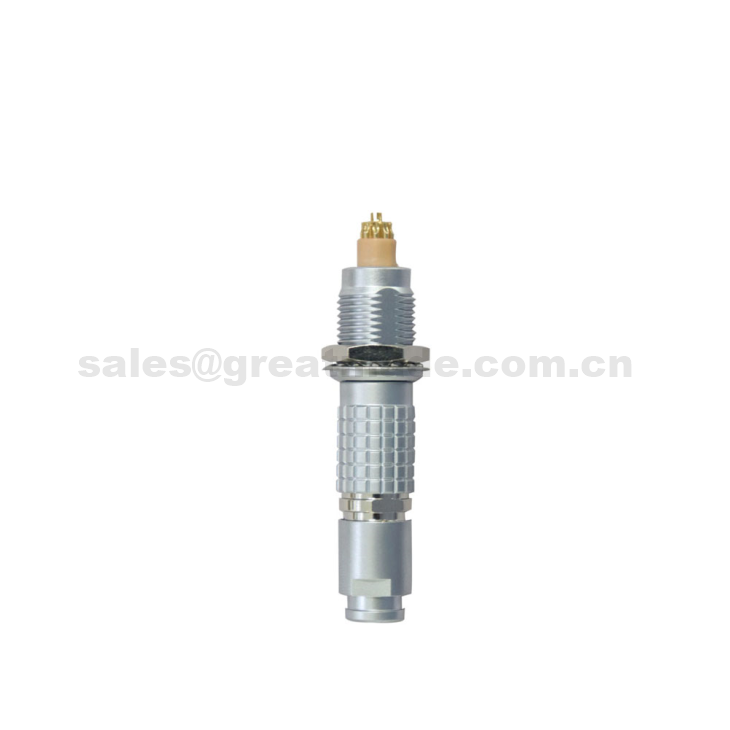

Produktnavn: Push Pull Selvlåsende flerpolet rett pluggkontakt
Opprinnelse: Kina Merkenavn: Greatmade Type: sirkulær push pull
Miljø: Innendørs Kjønn: Kvinne/Mann Overflatebehandling: Perlekrom
Pinne:2 til 16 pins IP-grad:IP50 Kontakttype:Lodde
Kontakt behandlere: Belagt gull Utholdenhet: Over 5000 ganger push-pull Husmateriale: Forkrommet messing
Isolatormateriale: PPS Bruksområde: Bil/kommunikasjon/industri/LED-skjerm
Emballasje
1 STK-kontakt i PE-pose
50-100 PCS-kontakter i en liten eske/tegneserie
- Havn: Shenzhen, Kina
FAQ
Q1: Hvordan fungerer en push pull-kontakt?
Push-pull-kontakter forhindrer utilsiktet frakobling ved bruk av en sterk, selvlåsende mekanisme som gjør at kontakten kan kobles sammen ved å skyve støpselet inn i stikkontakten. Forbindelsen kan imidlertid ikke brytes ved å bare trekke i den.
Q2: Kan du produsere tilpassede produktbestillinger? OEM eller ODM bestillinger?
Sikker. Med OEM- og ODM-produksjonserfaring er vi i stand til å gi deg one-stop Custom Connector Solutions.
Q3: Gir du gratis prøve?
Nei, og du må betale for leveringsgebyr.
Q4: Hvordan transporterer du varene?
Som vår store etterspørsel etter, kan det skje med AIR / SEA Freight / ekspresslevering (f.eks. DHL/UPS/FEDEX).
