Standard nøkkelen serie B LH-FGG/EGG
Det karakteristiske trekk ved disse koblingsseriene er et nøkkelsystem som tillater høyere kontakttetthet og forhindrer alle feil i justeringen. De ulike nøkkelalternativene forhindrer uønsket krysskobling av ellers lignende koblinger. Det er også mulig å bruke krympekontakter for å redusere kabelmonteringstiden. Disse koblingsseriene inkluderer 0B til 5B-serien samt 00 multipol og 2G (forkortet versjon av 2B-serien), noen vakuumtette modeller er også tilgjengelige.
For applikasjoner som krever rask og sikker Push-Pull-låsing, gir B-serien JH-EGG en fleksibel, nyttig, robust og pålitelig sirkulær flerpolet kontakt.
Det selvlåsende systemet gjør at kontakten kan kobles sammen ved ganske enkelt å skyve pluggen aksialt inn i stikkontakten.
Når den er godt låst, kan ikke forbindelsen brytes ved å trekke i kabelen eller andre komponenter enn den ytre utløserhylsen.
Gjør det til et ideelt valg for halvlederproduksjons- og testprosesser, testing og måling, instrumentering, medisinsk utstyr, forskning og lyd/videoapplikasjoner.
HOVEDTREKKENE:
B-seriens kontakter gir følgende hovedfunksjoner:
– sikkerhet for Push-Pull selvlåsende system – flerpolet type 2 til 64 kontakter
– lodde-, krympe- eller utskriftskontakter (rett eller albue) – høy pakningstetthet for plassbesparelse
– 360 graders skjerming for full EMC-skjerming. – nøkkelsystem («G»-nøkkelstandard)
– flere nøkkelalternativer for å unngå kryssparring av lignende koblinger for koblingsjustering
Delseksjon som viser interne komponenter
| NEI. |
Fast stikkontakt |
Rett plugg |
| 1. |
ytre skall |
ytre skall |
|
2. |
jordingskrone |
låsehylse |
| 3. |
holderring |
hylsemutter |
|
4. |
sekskantmutter |
delt innsatsbærer |
| 5. |
låseskive |
isolering |
| 6. |
isolering |
mannlig kontakt |
| 7. |
kvinnelig kontakt |
spennhylse |
Tekniske egenskaper
Mekanisk og klimatisk
Egenskaper Verdi Standard
Endurance >5000 sykluser IEC 60512-5 test 9a
Fuktighet opptil 95 prosent ved 60 grader C
Temperaturområde - 55 grader C, pluss 250 grader C
Motstand mot vibrasjon 10-2000 Hz, 15 g IEC 60512-4 test 6d
Støtmotstand Støtmotstand IEC 60512-4-test 6c
Saltspraykorrosjonstest > 144t IEC 60512-6 test 11f
Beskyttelsesindeks (sammenkoblet) IP50 IEC 60529
Klimakategori 55/175/21 IEC 60068-1
Elektrisk
Egenskaper Verdi Standard
Skjerming at 10 MHz >75 dB IEC 60169-1-3
efficiency at 1 GHz >40 dB IEC 60169-1-3
De ulike testene er utført med JH-FGG og JH-EGG koblingspar, med forkrommet messing skall og PEEK isolator.
JH-EGG B-serien kvinnelig fast stikkontakt

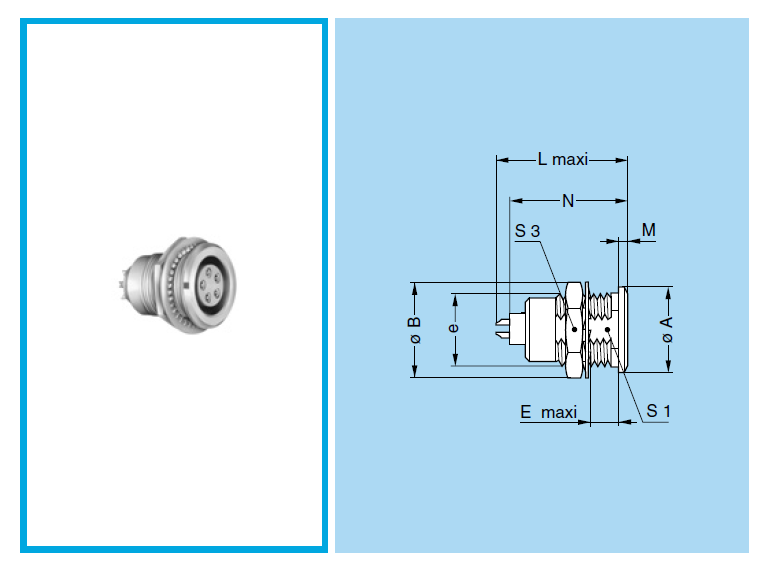

JH-EGG Fast stikkontakt, mutterfeste, nøkkel (G) eller nøkler (A...M og R)
| Henvisning | Mål (mm) | |||||||||
| Modell | Serie | A | B | e | E | L | M | N | S1 | S3 |
| JH-EGG | 00 | 8 | 10.2 | M7×0.5 | 6.0 | 15.5 | 1.0 | 13.7 | 6.3 | 9 |
| JH-EGG | 0B | 14 | 12.4 | M9×0.6 | 7.0 | 20.7 | 1.2 | 19.1 | 8.2 | 11 |
| JH-EGG | 1B | 18 | 15.8 | M12×1.0 | 7.5 | 23.0 | 1.5 | 21.1 | 10.5 | 14 |
| JH-EGG | 2B | 22 | 19.2 | M15×1.0 | 8.5 | 26.7 | 1.8 | 24.6 | 13.5 | 17 |
| JH-EGG | 3B | 25 | 25.0 | M18×1.0 | 11.5 | 30.7 | 2.0 | 28.1 | 16.5 | 22 |
| JH-EGG | 4B | 28 | 34.0 | M25×1.0 | 12.0 | 35.7 | 2.5 | 34.1 | 23.5 | 30 |
| JH-EGG | 5B | 40 | 40.0 | M35×1.0 | 11.0 | 43.5 | 3.0 | 39.6 | 33.5 | - |
Detaljer

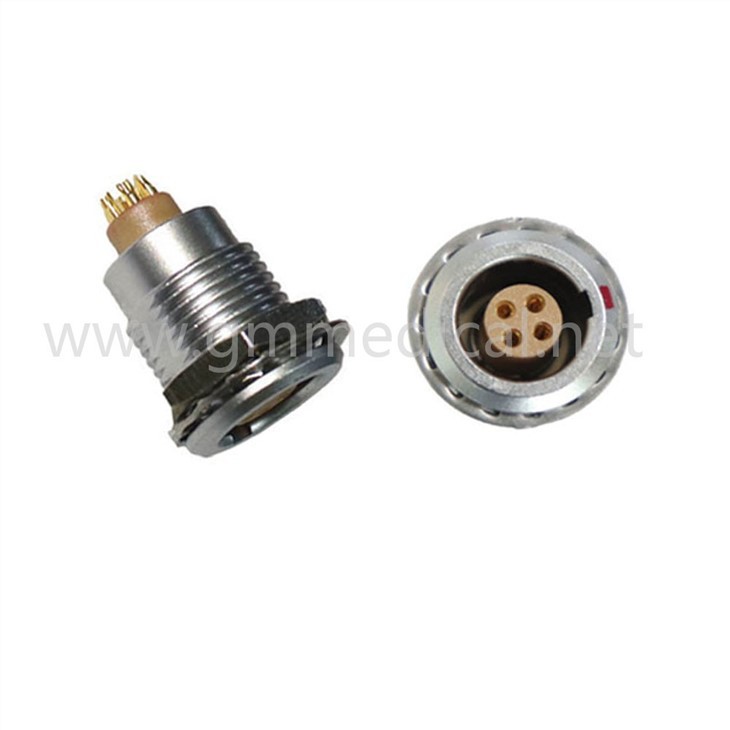

Produktnavn: Push Pull Selvlåsende flerpolet kontakt fast kontakt
Opprinnelse: Kina Merkenavn: Greatmade Type: sirkulær push pull
Miljø: Innendørs Kjønn: Kvinne/Mann Overflatebehandling: Perlekrom
Pinne:2 til 16 pins IP-grad:IP50 Kontakttype:Lodde
Kontakt behandlere: Belagt gull Utholdenhet: Over 5000 ganger push-pull Husmateriale: Forkrommet messing
Isolatormateriale: PPS Bruksområde: Bil/kommunikasjon/industri/LED-skjerm
Emballasje
1 STK-kontakt i PE-pose
50-100 PCS-kontakter i en liten eske/tegneserie
- Havn: Shenzhen, Kina
- Ledetid:
-
Antall (stykker) 1 - 200 201 - 500 >500 Ledetid (dager) 5 7 Skal forhandles
FAQ
Q1: Hvordan fungerer en push pull-kontakt?
Push-pull-kontakter forhindrer utilsiktet frakobling ved bruk av en sterk, selvlåsende mekanisme som gjør at kontakten kan kobles sammen ved å skyve støpselet inn i stikkontakten. Forbindelsen kan imidlertid ikke brytes ved å bare trekke i den.
Q2: Kan du produsere tilpassede produktbestillinger? OEM eller ODM bestillinger?
Sikker. Med OEM- og ODM-produksjonserfaring er vi i stand til å gi deg one-stop Custom Connector Solutions.
Q3: Gir du gratis prøve?
Nei, og du må betale for leveringsgebyr.
Q4: Hvordan transporterer du varene?
Som vår store etterspørsel etter, kan det skje med AIR / SEA Freight / ekspresslevering (f.eks. DHL/UPS/FEDEX).
